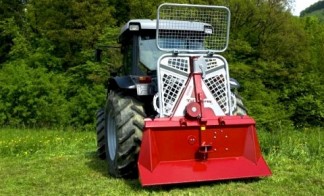

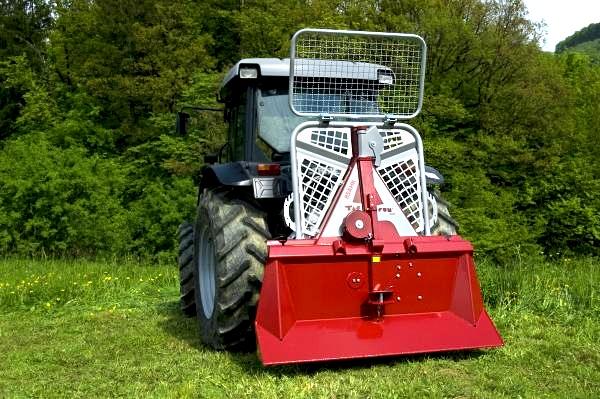

Úvodem

• navijáky s elektrohydraulickým ovládáním jsou určeny pro každodenní těžbu
• jednoduché ovládání na panelu
• možnost dálkového ovládání
• elektrohydraulický systém je umístěn v rámu, aby nedošlo k jeho poškození
• vysocepevnostní rám
• robustní ochranná radlice s vertikální výztuhou zabraňující sklouznutí klády
• pevná brzda a spojkový mechanismus konstruované pro snadné ovládaní
• spojka má lehký chod a minimální opotřebení
• stabilní navíjecí mechanismus se dvojitou redukcí
• kladka upevněná na obou koncích se natáčí ve směru tahu a nejvyššího zatížení
• masivní buben s velkou kapacitou lana
• sériově montovaná menší kladka
• velmi snadná a rychlá montáž tažného lana
• jednoduché uchycení do tříbodového závěsu

Parametry

tažná síla: 85 kN (8,5 t)
brzdná síla: 106 kN
převodový poměr: 1:10,66
rychlost lana: 0,51-1,12 m/s
kapacita bubnu: Ø12/140 m Ø13/110 m Ø14/95 m Ø16/70 m
potřebný výkon: 55-90 kW (75-120k)
šířka štítu: 1880 mm
délka: 680 mm
výška bez ochr. pletiva: 1710 mm
celková výška: 2300 mm
hmotnost: 590 kg
zavěšení: I,II
spodní kladka: standardně
závěs pro přívěs: standardně
samosvorná brzda: standardně
