Úvodem

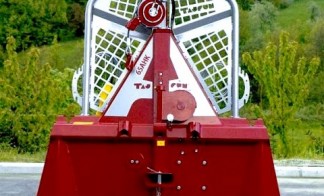

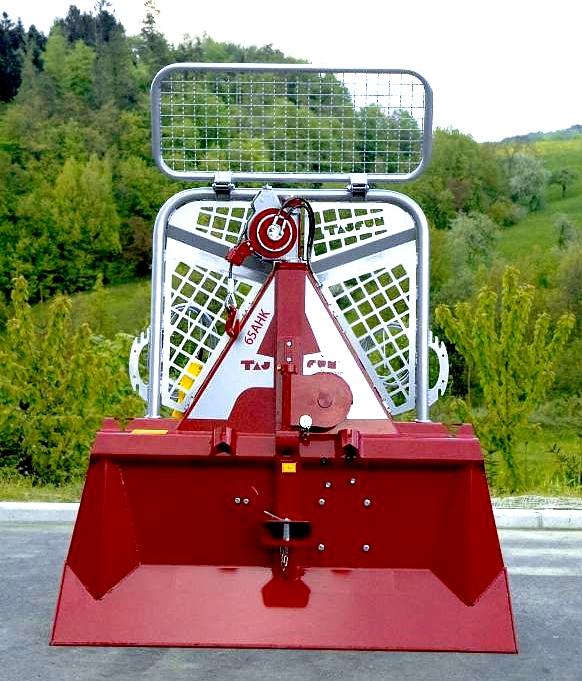

Tento naviják má rozšířený štít oproti standardu. Jeho šířka je 2050 mm!

• navijáky s elektrohydraulickým ovládáním jsou určeny pro každodenní těžbu
• jednoduché ovládání na panelu
• možnost dálkového ovládání
• elektrohydraulický systém je umístěn v rámu, aby nedošlo k jeho poškození
• vysocepevnostní rám
• robustní ochranná radlice s vertikální výztuhou zabraňující sklouznutí klády
• pevná brzda a spojkový mechanismus konstruované pro snadné ovládaní
• spojka má lehký chod a minimální opotřebení
• stabilní navíjecí mechanismus se dvojitou redukcí
• kladka upevněná na obou koncích se natáčí ve směru tahu a nejvyššího zatížení
• masivní buben s velkou kapacitou lana
• sériově montovaná menší kladka
• velmi snadná a rychlá montáž tažného lana
• jednoduché uchycení do tříbodového závěsu

Parametry

tažná síla: 65 kN (6,5 t)
brzdná síla: 81 kN
převodový poměr: 1:10,80
rychlost lana: 0,5-1,03 m/s
kapacita bubnu: Ø10/160 m Ø11/135 m Ø12/110 m Ø13/90 m
potřebný výkon: 40-65 kW (54-90k)
šířka štítu: 2050 mm
délka: 670 mm
výška bez ochr. pletiva: 1660 mm
celková výška: 2300 mm
hmotnost: 540 kg
zavěšení: I,II
spodní kladka: standardně
závěs pro přívěs: standardně
samosvorná brzda: standardně
