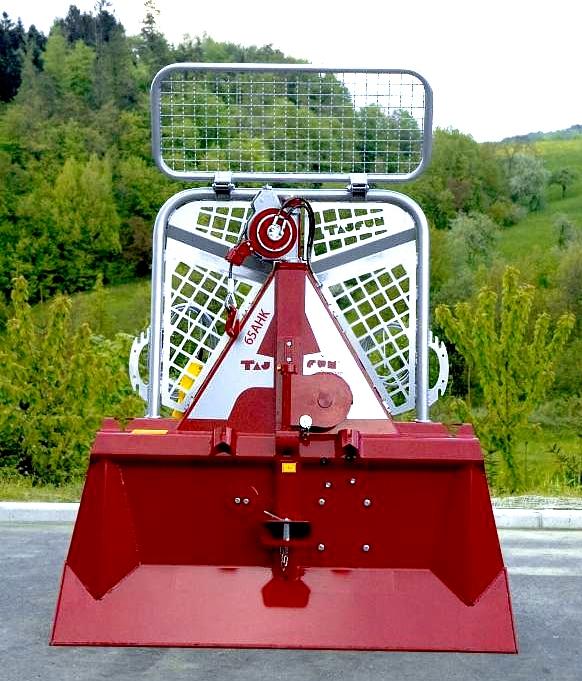

Úvodem

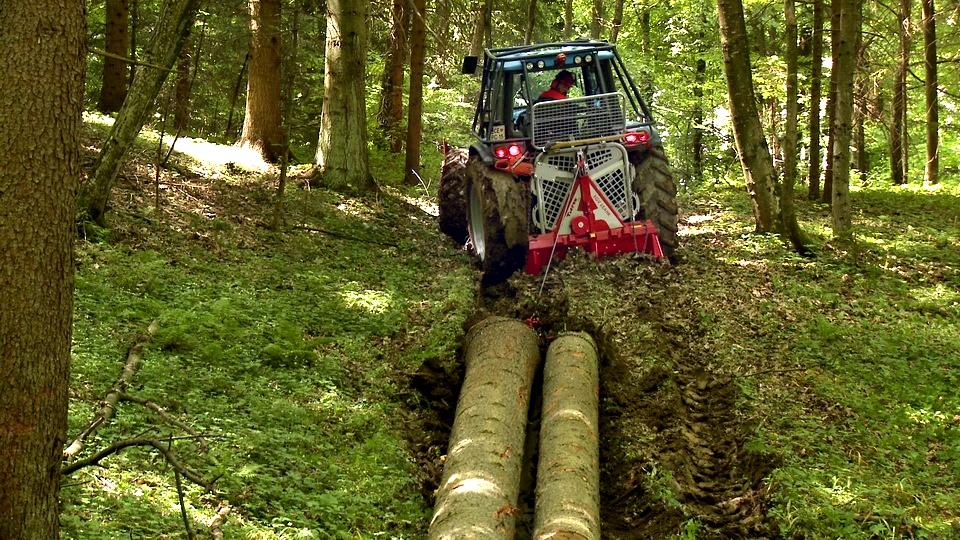

• navijáky s elektrohydraulickým ovládáním jsou určeny pro každodenní těžbu
• jednoduché ovládání na panelu
• možnost dálkového ovládání
• elektrohydraulický systém je umístěn v rámu, aby nedošlo k jeho poškození
• vysocepevnostní rám

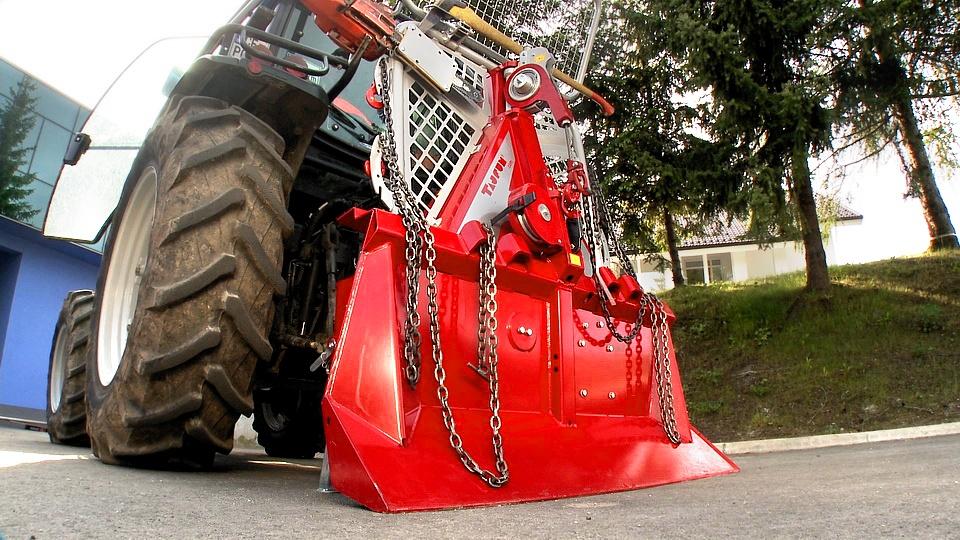

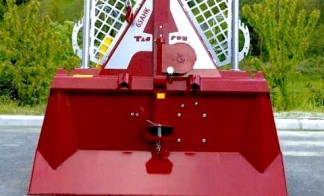

• robustní ochranná radlice s vertikální výztuhou zabraňující sklouznutí klády
• pevná brzda a spojkový mechanismus konstruované pro snadné ovládaní
• spojka má lehký chod a minimální opotřebení
• stabilní navíjecí mechanismus se dvojitou redukcí
• kladka upevněná na obou koncích se natáčí ve směru tahu a nejvyššího zatížení
• masivní buben s velkou kapacitou lana
• sériově montovaná menší kladka
• velmi snadná a rychlá montáž tažného lana
• jednoduché uchycení do tříbodového závěsu

Parametry

tažná síla: 55 kN (5,5 t)
brzdná síla: 69 kN
převodový poměr: 1:8,89
rychlost lana: 0,42-1,10 m/s
kapacita bubnu: Ø9/125 m Ø10/100 m Ø11/80 m Ø12/65 m
potřebný výkon: 30-40 kW (40-54k)
šířka štítu: 1500 mm
délka: 565 mm
výška bez ochr. pletiva: 1510 mm
celková výška: 2300 mm
hmotnost: 365 kg
zavěšení: I,II
spodní kladka: standardně
závěs pro přívěs: standardně
samosvorná brzda: standardně
