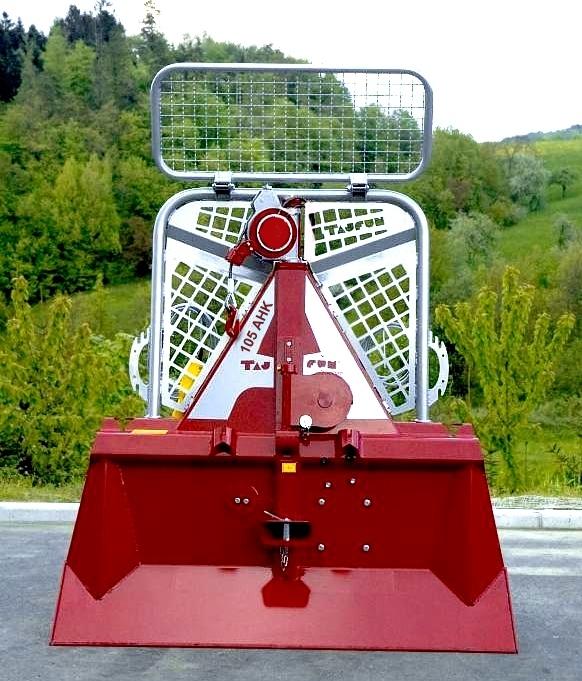

Úvodem

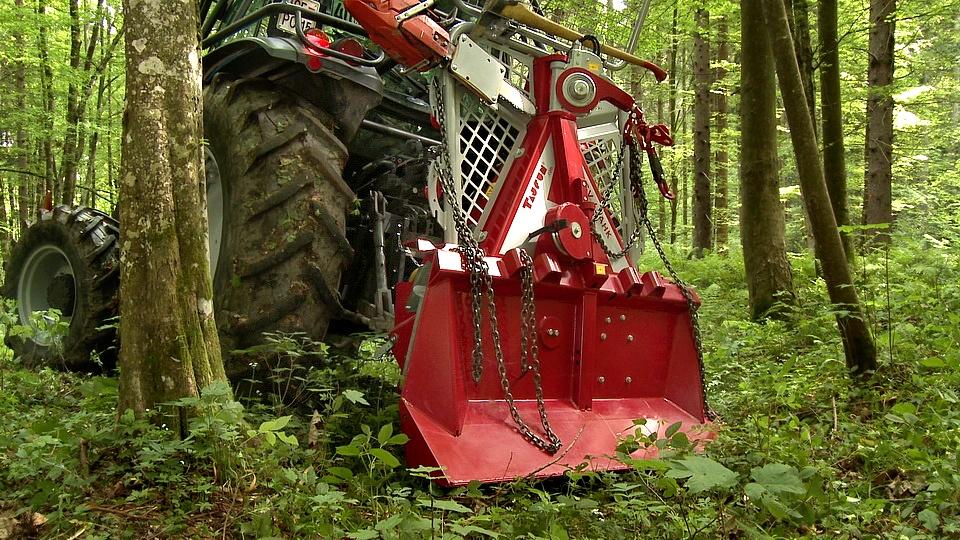

• navijáky s elektrohydraulickým ovládáním jsou určeny pro každodenní těžbu
• jednoduché ovládání na panelu
• možnost dálkového ovládání
• elektrohydraulický systém je umístěn v rámu, aby nedošlo k jeho poškození
• vysocepevnostní rám

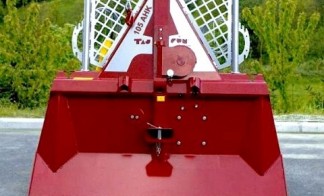

• robustní ochranná radlice s vertikální výztuhou zabraňující sklouznutí klády
• pevná brzda a spojkový mechanismus konstruované pro snadné ovládaní
• spojka má lehký chod a minimální opotřebení
• stabilní navíjecí mechanismus se dvojitou redukcí
• kladka upevněná na obou koncích se natáčí ve směru tahu a nejvyššího zatížení
• masivní buben s velkou kapacitou lana

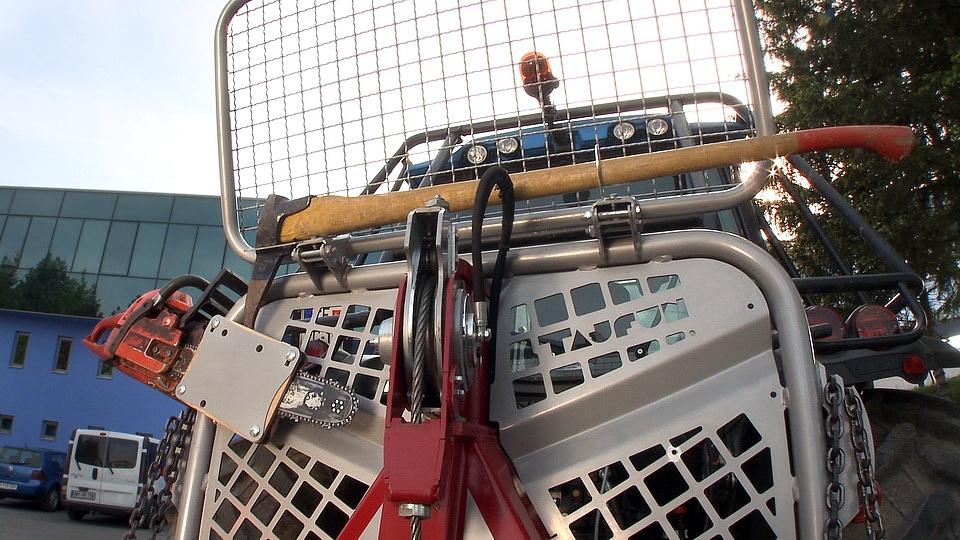

• sériově montovaná menší kladka
• velmi snadná a rychlá montáž tažného lana
• jednoduché uchycení do tříbodového závěsu

Parametry

tažná síla: 105 kN (10,5 t)
brzdná síla: 131 kN
převodový poměr: 1:12,1
rychlost lana: 0,49-1,06 m/s
kapacita bubnu: Ø12/200 m Ø14/140 m Ø16/105 m Ø18/80 m
potřebný výkon: >80 kW (>108k)
šířka štítu: 1940 mm
délka: 672 mm
výška bez ochr. pletiva: 1925 mm
celková výška: 2300 mm
hmotnost: 800 kg
zavěšení: I,II
spodní kladka: standardně
závěs pro přívěs: standardně
samosvorná brzda: standardně
